Oprava kabelové spouště Pixel RC-201/RM-UC1

19. Března 2016

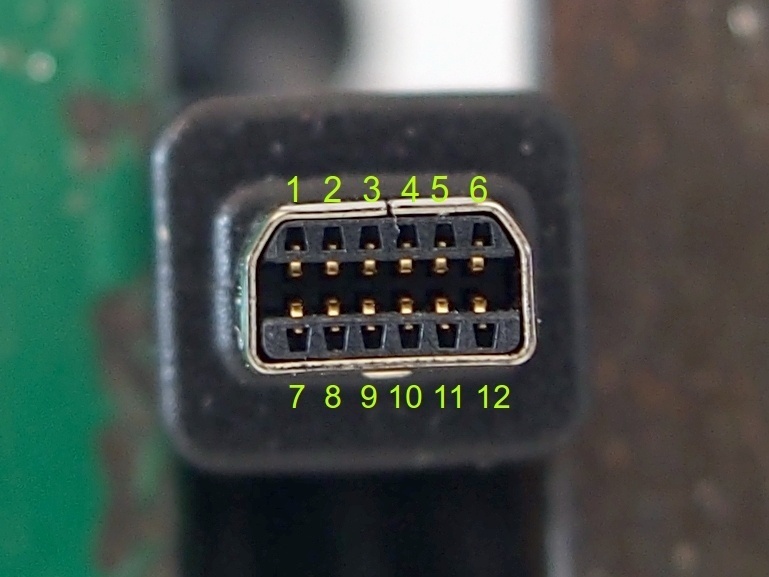

Pořadí pinů USB Olympus
Pořadí pinů USB Olympus

Rád bych se podělil o své zkušenosti s kabelovou spouští Pixel RC-201/RM-UC1 pro fotoaparáty Olympus. Je to levnější náhražka (299 kč) originální spouště RM-UC1, která stojí 1590 kč. Spoušť jsem si pořídil poté, co mi Olympus potvrdil, že je originální RM-UC1 kompatibilní s fotoaparátem PEN E-PL6.

Nicméně kabelová spoušť po připojení k fotoaparátu nefungovala, místo toho se fotoaparát po stisknutí tlačítka spouště vypnul. Popravdě řečeno částečně jsem negativní výsledek od levné čínské náhražky očekával.

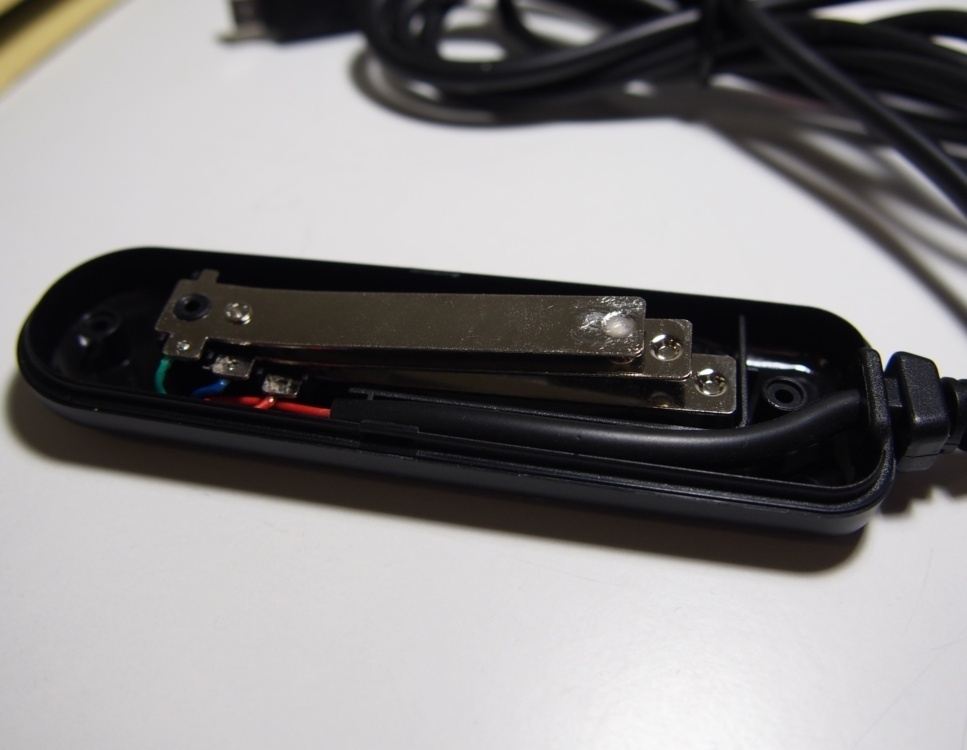

Protože jsem se nemínil vzdát, spoušť jsem rozebral a zjistil jsem, že vnitřní stavba je extrémně jednoduchá. Jde o tři plíšky, které se postupně všechny dotknou, když je tlačítko zmáčknuto.
Protože ve spoušti není žádná další elektronika, celý problém nefungování musel být způsobený zapojením konektoru. Proto jsem na internetu vyhledal zapojení originální spouště RM-UC1 a porovnal ho se zapojením mé levné, čínské spouště. Zde jsou mé poznatky.

Zapojení čínské RM-UC1

  • (Zapojení pinů 1, 2, 3, 5, 6 převzato z internetu)
  • 1 USB data +
  • 2 USB data -
  • 3 Nezapojeno
  • 4 Úplné domáčknutí spouště (připojeno na spodní plíšek)
  • 5 Video out
  • 6 Nezapojeno
  • 7 USB +5V (připojeno na vrchní plíšek)
  • 8 Ostření (připojeno na vrchní plíšek)
  • 9 GND pro USB i spoušť (připojeno na prostřední plíšek)
  • 10 Zemnící plíšek spouště (připojeno na prostřední plíšek)
  • 11 Stínění video kabelu
  • 12 Stínení video kabelu

Oprava

V originální spoušti RM-UC1 od Olympusu, jsou podle měření majitelů na internetu zapojeny pouze piny 4, 8 a 10 a to v souladu s výčtem výše. Ostatní piny se ovládání neúčastní.
Čínská verze spouště má z nepochopitelných důvodů spojený pin 7 a 8 a dále propojené piny 11 a 12. Bohužel piny jsou propojené uvnitř zalitého konektoru a nevycházejí ven jako drátky na konci kabelu.

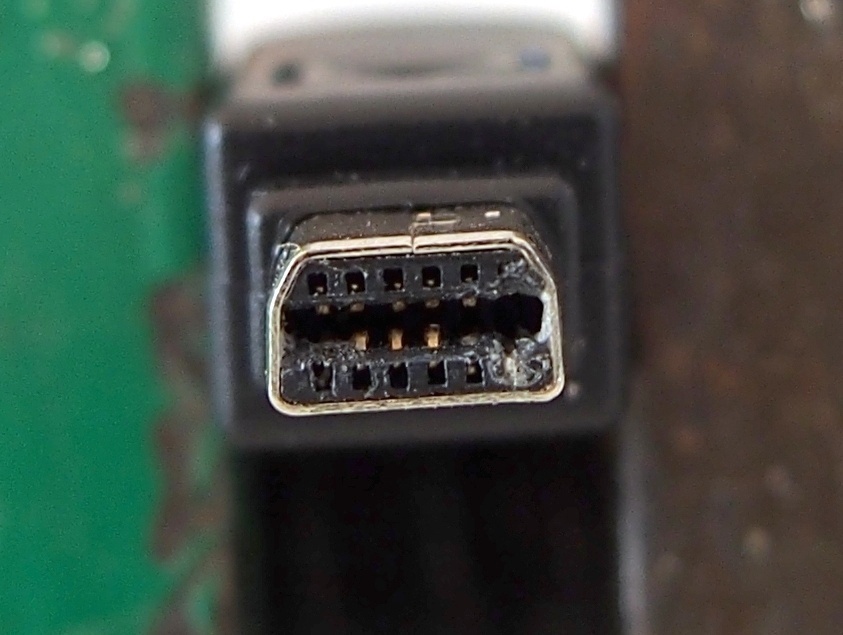

Pomocí jehly a vteřinového lepidla se mi podařilo přilepit pin 7 a oba piny 11 a 12 mimo dosah. Tudíž nemohou být v kontaktu s protikusem ve fotoaparátu. Tímto zásahem se vyřešil problém nefungování kabelové spouště. Odnesl to i pin 6, ale ten není podstatný. Jak jsem zjistil během opravy, propojení pinů 7 a 8 způsobovalo zřejmě zkrat v napájení při zmáčknutí spouště a propojení se zemí a proto se fotoaparát vypnul. Propojení pinů 11 a 12 je použito v kabelu pro výstup videa a signalizuje fotoaparátu, aby vypnul display a zvuky. Po jejich zneškodnění se display nevypíná a zvuk zaostření funguje.
